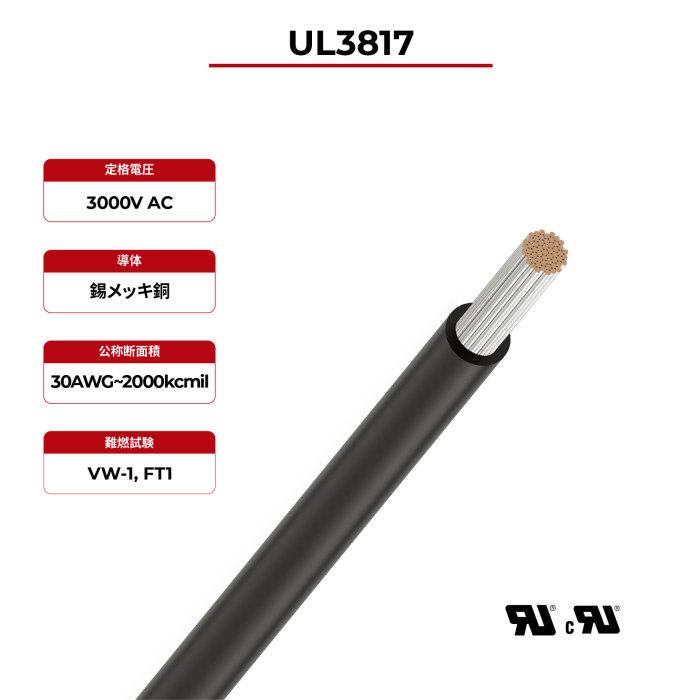

3kV エネルギー貯蔵ケーブル UL3817
導体: 30AWG~2000kcmil 色: 黒、オプション色
| 導体 | 錫メッキまたは裸銅、撚線または単線 |
|---|---|
| 絶縁 | XLPE |
| 定格温度 | -40°C ～ +125°C |
| 定格電圧 | 3000V 交流 |
| 炎試験 | 水平炎 UL VW-1 & CSA FT1 |
| によると | UL758、UL1581 |
詳細情報
UL3817 エネルギー貯蔵ケーブルの利点
UL3817 エネルギー貯蔵ケーブル
UL 3817 エネルギー貯蔵ケーブルは、エネルギー貯蔵システム (ESS) の重要なコンポーネントであり、バッテリー、インバーター、グリッドなどのさまざまなシステム要素間で電力を接続および伝送する役割を果たします。バッテリー貯蔵ケーブルは、高電流と高電圧を処理できるように設計されており、太陽光などの再生可能エネルギー源からのエネルギーを貯蔵するために一般的に使用されるリチウムイオン電池やフロー電池などのシステムで、効率的かつ安全に電力を伝送します。
· 剥ぎ取りや切断が簡単
· 高い柔軟性
· 耐高温性
· 紫外線耐性
· 高い難燃性
UL3817 エネルギー貯蔵ケーブル技術データ
導体： | 錫メッキまたは裸銅、撚線または単線 | |
絶縁： | XLPE | |
定格温度: | -40°C ～ +125°C | |
定格電圧: | 3000V 交流 | |
によると： | UL758、UL1581 | |
炎試験: | 水平炎 UL VW-1 および CSA FT1 | |
UL3817 エネルギー貯蔵ケーブル 製品説明
ケーブル名 | 断面 （AWG） | 断熱材公称厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
UL3817 | 24 | 0.76 | 1.70 | 94.2 |
22 | 0.76 | 1.90 | 59.4 | |
20 | 0.76 | 2.10 | 36 7 | |
18 | 0.76 | 2.30 | 23.2 | |
16 | 0.76 | 2.60 | 14.6 | |
14 | 0.76 | 3.00 | 8.96 | |
12 | 0.76 | 3.50 | 5.64 | |
10 | 0.76 | 4.40 | 3.54 | |
9 | 0.76 | 4.80 | 2.81 | |
8 | 1.15 | 5.30 | 2.23 | |
7 | 1.15 | 5.70 | 1.768 | |
6 | 1.15 | 6.30 | 1.403 | |
5 | 1.15 | 6.90 | 1.113 | |
4 | 1.15 | 7.70 | 0.882 | |
3 | 1.15 | 8.50 | 0.6996 | |
2 | 1.15 | 9.50 | 0.5548 | |
1 | 1.40 | 10.40 | 0.4398 | |
1/0 | 1.40 | 11.80 | 0.3487 | |
2/0 | 1.40 | 13.10 | 0.2766 | |
3/0 | 1.40 | 14.60 | 0.2194 | |
4/0 | 1.40 | 16.20 | 0.1722 |
