22kV ソーラーケーブル CVの利点

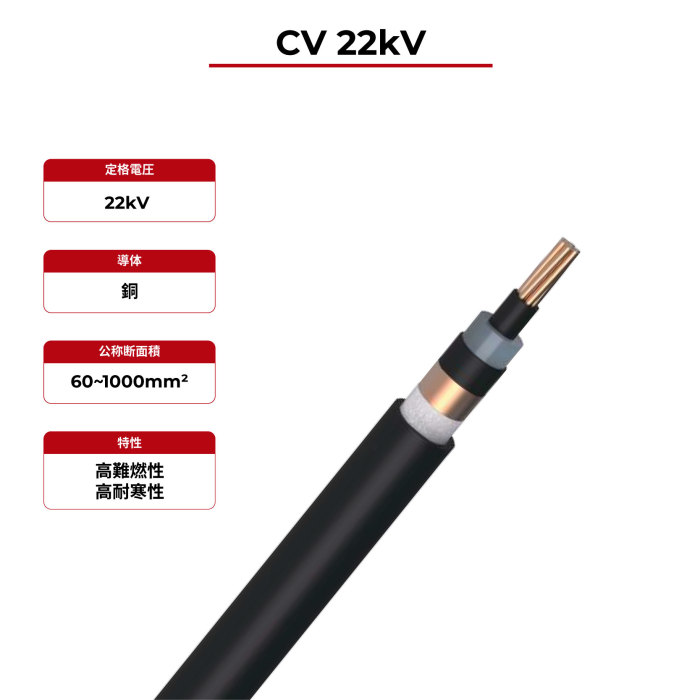

22kV ソーラーケーブル CV
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
22kV ソーラーケーブル CV技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 30 kV/10min AC | |
定格電圧 | 22kV | |
参照標準 | JCS 4526 | |
22kV ソーラーケーブル CV製品の説明
| ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
22kV ソーラーケーブル CV | 1 X 60 | 9.3 | 7.0 | 2.3 | 31.5 | 1367 | 0.305 |
1 X 100 | 12.0 | 7.0 | 2.4 | 34.4 | 1857 | 0.183 | |
1 X 150 | 14.7 | 7.0 | 2.6 | 37.5 | 2469 | 0.122 | |
1 X 200 | 17.0 | 7.0 | 2.6 | 39.8 | 2945 | 0.0915 | |
1 X 250 | 19.0 | 7.0 | 2.7 | 42.0 | 3553 | 0.0739 | |
1 X 325 | 21.7 | 7.0 | 2.8 | 44.9 | 4313 | 0.0568 | |
1 X 400 | 24.1 | 7.0 | 2.9 | 47.5 | 5139 | 0.0462 | |
1 X 500 | 26.9 | 7.0 | 3.0 | 50.5 | 6062 | 0.0369 | |
1 X 600 | 29.5 | 7.0 | 3.1 | 53.3 | 7181 | 0.0308 | |
1 X 800 | 34.0 | 8.0 | 3.4 | 61.0 | 9263 | 0.0231 | |
1 X 1000 | 38.0 | 8.0 | 3.6 | 65.5 | 11644 | 0.0187 |
