AL-IV ソーラーケーブルの利点

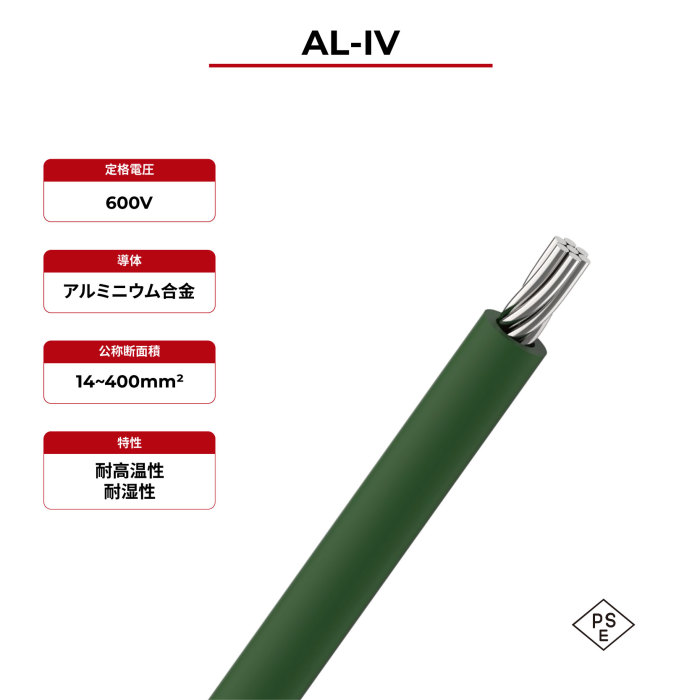

600V ソーラーケーブル AL-IV
600V ソーラーケーブル AL-IVは、太陽光発電システム向けに設計された600V対応のアルミ導体ソーラーケーブルです。軽量でコスト効率に優れ、施工性の向上とケーブルコストの削減に貢献します。優れた耐候性と耐久性を備え、屋外のPVシステムにおいて安定した電力伝送を実現します。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高絶縁性能
· 耐高温性、耐湿性
AL-IV ソーラーケーブル技術データ
定格温度 | -15°C ~ +60°C | |
試験電圧 | 1.5 kV/1min AC 2.0 kV/1min AC 2.5 kV/1min AC 3.0 kV/1min AC 3.5 kV/1min AC | |
定格電圧 | 600V | |
適用規格 | 別表第一 | |
認証書番号 | JET7665-12001-1004 JET7665-12001-1005 | |
AL-IV ソーラーケーブル製品説明
ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 最大導体抵抗（20℃） (Ω/km) |
600V ソーラーケーブル AL-IV | 14 | 4.5 | 1.4 | 7.30+0.20 | 77 | 2.14 |
22 | 5.6 | 1.6 | 8.80+0.20 | 114 | 1.36 | |
38 | 7.3 | 1.8 | 11.00+0.20 | 179 | 0.789 | |
60 | 9.3 | 1.8 | 13.00+0.30 | 257 | 0.500 | |
100 | 12.0 | 2.0 | 16.20+0.30 | 408 | 0.300 | |
150 | 14.7 | 2.2 | 19.30+0.50 | 597 | 0.200 | |
200 | 17.0 | 2.4 | 22.00+0.50 | 758 | 0.150 | |
250 | 19.0 | 2.4 | 24.00+0.50 | 937 | 0.121 | |
325 | 21.7 | 2.6 | 27.20+0.50 | 1186 | 0.0932 | |
400 | 24.1 | 2.6 | 29.50+0.50 | 1433 | 0.0757 |
