CVT 6.6kV ソーラーケーブル 銅導体
導体: 38~100mm² 絶縁体色: ナチュラル ジャケット色: 黒
| シェア | |
|---|---|
| カタログ | 銅導体 |
| English details | 6.6kV Solar Cable Copper Conductor CVT (E-E) |
| ブランド | SUNKEAN Solar Manufacturer |
| 製品仕様 | CVT（E-E） |
| 定格電圧 | 6600V |
| 試験電圧 | 17kV / 10min AC |
| 参照標準 | JIS C 3005、JIS C 3606 |
| 導体 | 裸銅 |
詳細情報
6.6kV CVTソーラーケーブルの利点

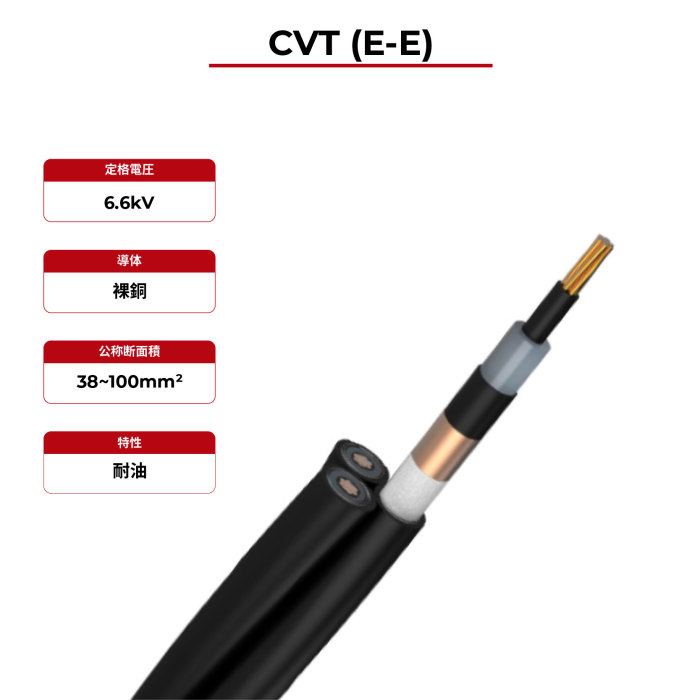

6.6kV ソーラーケーブル 銅導体 CVT
このケーブルの電圧は6.6kVで、1kVから35kVの間の中電圧です。このタイプのケーブルは銅導体を備えており、都市配電網、工業企業、大規模ビルの電力供給システムに広く使用されています。中電圧ケーブルは経済的で実用的であり、ほとんどの場面の電力需要を満たすことができます。また、その構造設計は複雑で、半導体シールド層、金属シールド層、不織布が含まれています。
· 優れた柔軟性
· 耐湿熱性
· 耐油性
· 紫外線耐性
· 難燃性 JIS C 3005 （60度傾斜試験）
6.6kV CVTソーラーケーブル技術データ
試験電圧 | 17kV / 10min AC | |
定格電圧 | 6600V | |
参照標準 | 6600V | |
6.6kV CVTソーラーケーブル製品説明
公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
3x38 | 7.3 | 4.00 | 2.10 | 46.40 | 2212 | 0.491 |
3x60 | 9.3 | 4.00 | 2.20 | 51.20 | 3020 | 0.311 |
3x100 | 12.0 | 4.00 | 2.40 | 57.90 | 4442 | 0.187 |
3x150 | 14.7 | 4.00 | 2.60 | 64.50 | 6202 | 0.124 |
3x200 | 17.0 | 4.50 | 2.80 | 72.50 | 7837 | 0.0933 |
3x250 | 19.0 | 4.50 | 3.00 | 77.70 | 9691 | 0.0754 |
3x325 | 21.7 | 4.50 | 3.10 | 84.50 | 11941 | 0.0579 |
3x400 | 24.1 | 4.50 | 3.30 | 91.00 | 14465 | 0.0471 |
3x500 | 26.9 | 4.50 | 3.50 | 97.90 | 17281 | 0.0376 |
3x600 | 29.5 | 5.00 | 3.70 | 106.50 | 20972 | 0.0314 |
