3.3kV ソーラーケーブル AL-CVの利点

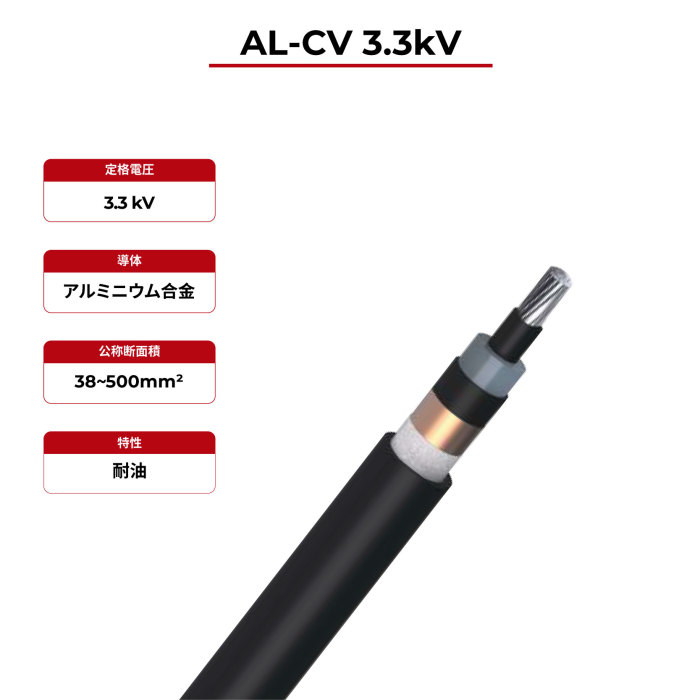

3.3kV ソーラーケーブル AL-CV
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
· 高コストパフォーマンス
3.3kV ソーラーケーブル AL-CV技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 9 kV/10min AC | |
定格電圧 | 3.3kV | |
参照標準 | JCS 4523 | |
3.3kV ソーラーケーブル AL-CV製品の説明
| ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 最大導体抵抗（20℃） (Ω/km) |
3.3kV ソーラーケーブル AL-CV | 1 X 38 | 7.3 | 2.5 | 1.8 | 17.5 | 370 | 0.789 |
1 X 60 | 9.3 | 3.0 | 2.0 | 21.0 | 520 | 0.500 | |
1 X 100 | 12.0 | 3.0 | 2.1 | 24.0 | 700 | 0.300 | |
1 X 150 | 14.7 | 3.0 | 2.2 | 27.0 | 915 | 0.200 | |
1 X 200 | 17.0 | 3.5 | 2.3 | 30.0 | 1170 | 0.150 | |
1 X 250 | 19.0 | 3.5 | 2.4 | 32.0 | 1380 | 0.121 | |
1 X 325 | 21.7 | 3.5 | 2.5 | 35.0 | 1670 | 0.0932 | |
1 X 400 | 24.1 | 4.0 | 2.6 | 39.0 | 2000 | 0.0757 | |
1 X 500 | 26.9 | 4.0 | 2.7 | 42.0 | 2380 | 0.0606 |
