AL-PV-CQD ソーラーケーブルの利点

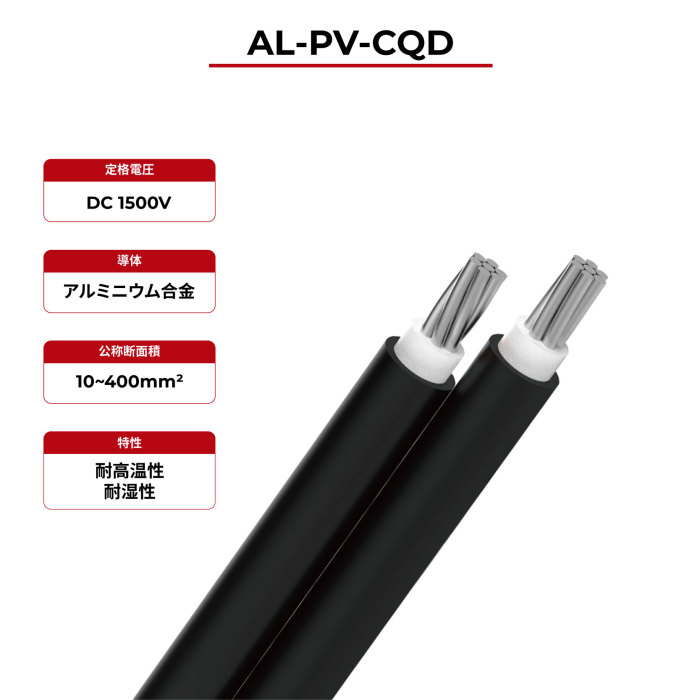

1.5kV ソーラーケーブル AL-PV-CQD
1.5kV ソーラーケーブル AL-PV-CQDは、太陽光発電システム向けに設計された1.5kV対応のアルミ導体ソーラーケーブルです。軽量でコスト効率に優れ、長距離配線や大規模PVシステムに適しています。優れた耐候性と耐久性を備え、屋外の厳しい環境でも安定した性能を発揮します。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· ハロゲンフリー設計
· 耐高温性、耐湿性
· 高耐寒性
AL-PV-CQD ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
試験電圧 | 6.5 kV/5min AC | |
定格電圧 | 1500V DC | |
適用規格 | 2PfG 2642 | |
試験項目 | ホットセット試験 IEC 60811-507 耐候性/紫外線耐性 IEC 62930 の付録 E 収縮試験 IEC 60811-503 難燃性 IEC 60332-1-2 | |
AL-PV-CQD ソーラーケーブル製品説明
ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 最大導体抵抗（20℃） (Ω/km) |
1.5kV ソーラーケーブル AL-PV-CQD | 10 | 4.0 | 0.8 | 0.8 | 14.6+0.8 | 135 | 3.08 |
16 | 5.0 | 0.9 | 0.9 | 17.4+0.8 | 201 | 1.91 | |
25 | 6.0 | 1.0 | 1.0 | 20.4+0.8 | 283 | 1.200 | |
35 | 7.0 | 1.1 | 1.1 | 23.2+0.8 | 376 | 0.868 | |
50 | 8.3 | 1.2 | 1.2 | 26.6+0.8 | 480 | 0.641 | |
70 | 10.0 | 1.2 | 1.2 | 30.2+1.2 | 657 | 0.443 | |
95 | 11.6 | 1.3 | 1.3 | 34.2+1.2 | 862 | 0.320 | |
120 | 13.0 | 1.3 | 1.3 | 37.0+1.2 | 1029 | 0.253 | |
150 | 14.5 | 1.4 | 1.4 | 41.0+1.5 | 1274 | 0.206 | |
185 | 16.0 | 1.6 | 1.6 | 45.6+1.5 | 1588 | 0.164 | |
240 | 18.4 | 1.7 | 1.7 | 51.6+2.0 | 1998 | 0.125 | |
300 | 20.5 | 1.8 | 1.8 | 57.0+2.0 | 2466 | 0.1000 | |
400 | 23.5 | 2.0 | 2.0 | 65.0+2.0 | 3304 | 0.0778 |
