UL3132高温ケーブルの利点

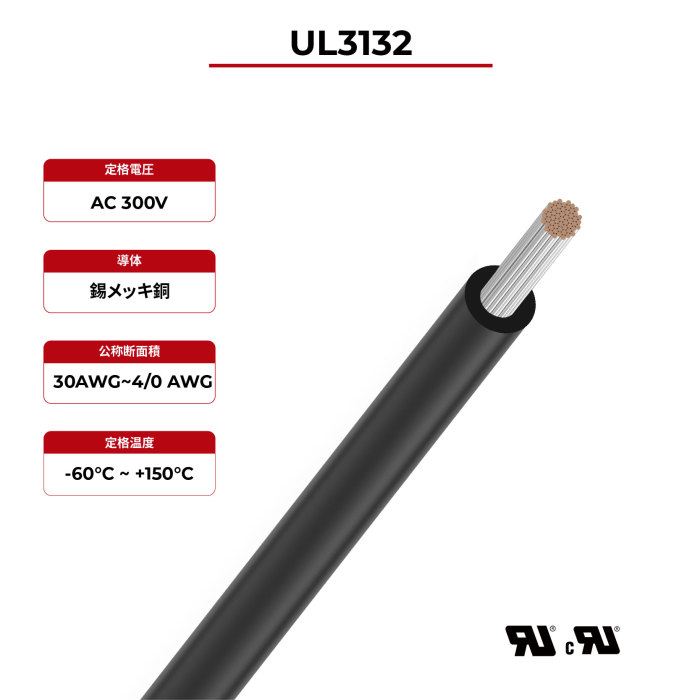

UL3132高温ケーブル
UL3132 高温ケーブルは、さまざまな電気機械、電子機器、加熱部品、車のライト、照明、バラストなどに使用されているフレキシブル ケーブルです。
· 低煙ハロゲンフリー
· 耐高温性
· オゾン/酸化耐性
· 高い柔軟性
UL3132 高温ケーブル技術データ
| 導体 | 錫メッキ銅の細線 | |
| 絶縁 | 特殊シリコン化合物 | |
| 定格温度 | -60℃～+150℃ | |
| 定格電圧 | 交流300V | |
によると | UL758、UL1581 | |
炎試験 | 水平の炎CSA FT2 | |
UL3132 高温ケーブル製品説明
ケーブル名 | 断面 （AWG） | 導体サイズ （ミリメートル） | 導体撚線外径（概算） （ミリメートル） | 断熱材平均厚さ （ミリメートル） | 断熱材の最小厚さ （ミリメートル） | 断熱直径 （ミリメートル） | 20℃における導体の最大直流抵抗 （オーム/km(AS/TS)） | スパークテスト (kV(AC)) | 絶縁強度 (kV/分(AC)） |
UL3132 | 22 | 7/0.254 | 0.76 | 0.38 | 0.33 | 1.60±0.05 | 55.4/59.4 | 3 | 2 |
21 | 10/0.254 | 0.93 | 0.38 | 0.33 | 1.75±0.05 | 43.6/46.9 | 3 | 2 | |
20 | 26/0.16 | 0.94 | 0.38 | 0.33 | 1.75±0.05 | 34.6/36.7 | 3 | 2 | |
19 | 24/0.20 | 1.13 | 0.38 | 0.33 | 1.95±0.05 | 27.4/29.1 | 3 | 2 | |
| 18 | 16/0.254 | 1.17 | 0.38 | 0.33 | 2.00±0.10 | 21.8/23.2 | 3 | 2 | |
| 17 | 21/0.254 | 1.34 | 0.38 | 0.33 | 2.15±0.10 | 17.3/18.3 | 3 | 2 | |
16 | 26/0.254 | 1.49 | 0.38 | 0.33 | 2.30±0.10 | 13.7/14.6 | 3 | 2 | |
15 | 32/0.254 | 1.66 | 0.38 | 0.33 | 2.50±0.10 | 10.9/11.3 | 3 | 2 | |
14 | 41/0.254 | 1.88 | 0.38 | 0.33 | 2.70±0.10 | 8.62/6.93 | 3 | 2 | |
13 | 53/0.254 | 2.13 | 0.38 | 0.33 | 3.00±0.10 | 6.82/7.10 | 3 | 2 | |
12 | 65/0.254 | 2.36 | 0.76 | 0.69 | 4.00±0.15 | 5.43/5.64 | 3 | 2 | |
11 | 83/0.254 | 2.67 | 0.76 | 0.69 | 4.35±0.15 | 4.30/4.48 | 3 | 2 | |
10 | 105/0.254 | 3.00 | 0.76 | 0.69 | 4.70±0.15 | 3.409/3.546 | 3 | 2 | |
9 | 131/0.254 | 3.70 | 0.76 | 0.69 | 5.40±0.20 | 2.705/2.813 | 3 | 2 | |
8 | 168/0.254 | 4.08 | 0.76 | 0.69 | 5.70±0.20 | 2.144/2.230 | 3 | 2 | |
7 | 210/0.254 | 4.70 | 0.76 | 0.69 | 6.30±0.20 | 1.700/1.768 | 3 | 2 | |
6 | 266/0.254 | 5.14 | 0.76 | 0.69 | 6.80±0.20 | 1.348/1.403 | 3 | 2 | |
5 | 329/0.254 | 5.80 | 0.76 | 0.69 | 7.40±0.20 | 1.070/1.113 | 3 | 2 | |
4 | 680/0.20 | 6.36 | 0.76 | 0.69 | 8.00±0.20 | 0.8481/0.8820 | 3 | 2 | |
3 | 859/0.20 | 7.40 | 1.14 | 1.02 | 9.80±0.25 | 0.6727/0.6996 | 3 | 2 | |
2 | 1073/0.20 | 8.40 | 1.14 | 1.02 | 10.80±0.30 | 0.5335/0.5548 | 3 | 2 | |
1 | 1350/0.20 | 9.00 | 1.14 | 1.02 | 11.50±0.30 | 0.4230/0.4398 | 3 | 2 | |
1/0 | 1690/0.20 | 10.20 | 1.40 | 1.27 | 13.20±0.30 | 0.3354/0.3487 | 3 | 2 | |
2/0 | 2146/0.20 | 11.70 | 1.40 | 1.27 | 14.70±0.30 | 0.2660/0.2766 | 3 | 2 | |
3/0 | 2700/0.20 | 13.10 | 1.40 | 1.27 | 16.10±0.40 | 0.2110/0.2194 | 3 | 2 | |
4/0 | 3405/0.20 | 13.90 | 1.40 | 1.27 | 16.90±0.40 | 0.1673/0.1722 | 3 | 2 |
