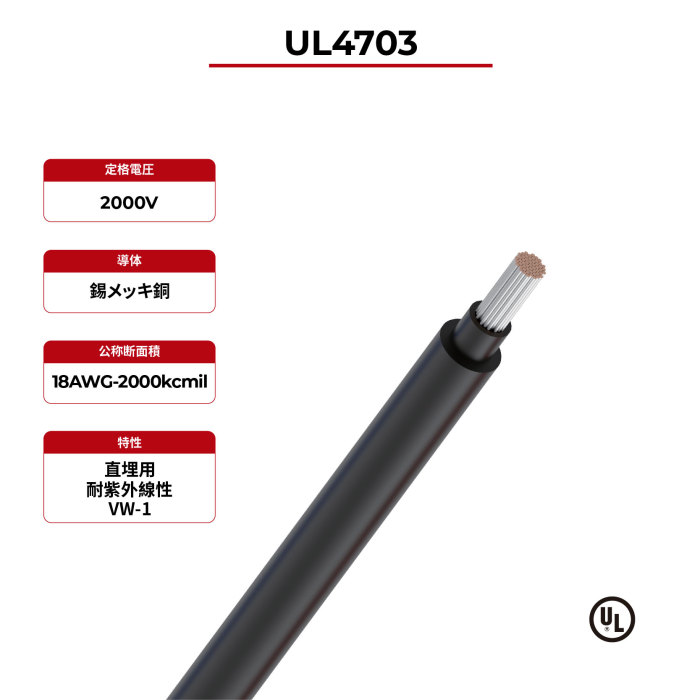

2kV PV ワイヤー 2 層 UL 4703
導体: 18AWG~2000kcmil 色: 黒、赤、その他の色
| 定格温度 | -40°C ～ +90°C |
|---|---|
| 定格電圧 | 2000V |
| 外層 | XLPO、黒、赤、その他の色 |
| 内層 | XLPO、黒または白 |
| 導体 | アルミニウム合金 |
| 参照標準 | UL4703、UL44、UL854、RoHS |
詳細情報
UL4703 PVワイヤーの利点
2kV PV ワイヤー 2 層 UL4703
このケーブルは太陽光発電や太陽光発電システムで広く使用されており、太陽電池モジュールと電気部品を接続し、屋外の過酷な環境に適しています。
· 紫外線耐性
· 直接埋葬可能
· 高難燃性FT
· 低煙ハロゲンフリー
· 絶縁抵抗が高い
UL4703 PVワイヤー技術データ
定格温度 | -40°C ～ +90°C | |
定格電圧 | 2000V | |
完成したケーブルの電圧テスト | 2000V 電圧 18〜10AWG、6KV/分 8〜2AWG、7.5KV/分 1~4/0AWG、9KV/分 | |
参照標準 | UL 4703 PVワイヤー UL 44 熱硬化性絶縁ケーブル UL 854 サービスエントランスケーブル RoHs準拠 | |
UL4703 PVワイヤー製品説明
ケーブル名 | 断面 （AWG） | 内層の厚さ (ミリメートル) | 内層外径 (ミリメートル) | 外層の厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
2kV UL4703 デュアルレイヤー | 14 | 1.14 | 4.20 | 0.76 | 5.85 | 8.96 |
12 | 1.14 | 4.75 | 0.76 | 6.40 | 5.64 | |
10 | 1.14 | 5.35 | 0.76 | 7.00 | 3.546 | |
8 | 1.39 | 6.70 | 0.76 | 8.30 | 2.23 | |
6 | 1.39 | 7.65 | 1.14 | 10.10 | 1.403 | |
4 | 1.39 | 9.30 | 1.14 | 11.70 | 0.882 | |
2 | 1.39 | 11.10 | 1.14 | 13.50 | 0.5548 | |
1/0 | 1.65 | 13.70 | 1.52 | 16.90 | 0.3487 | |
2/0 | 1.65 | 15.10 | 1.52 | 18.30 | 0.2766 | |
3/0 | 1.65 | 16.50 | 1.52 | 19.70 | 0.2194 | |
4/0 | 1.65 | 17.90 | 1.52 | 21.10 | 0.1722 |
