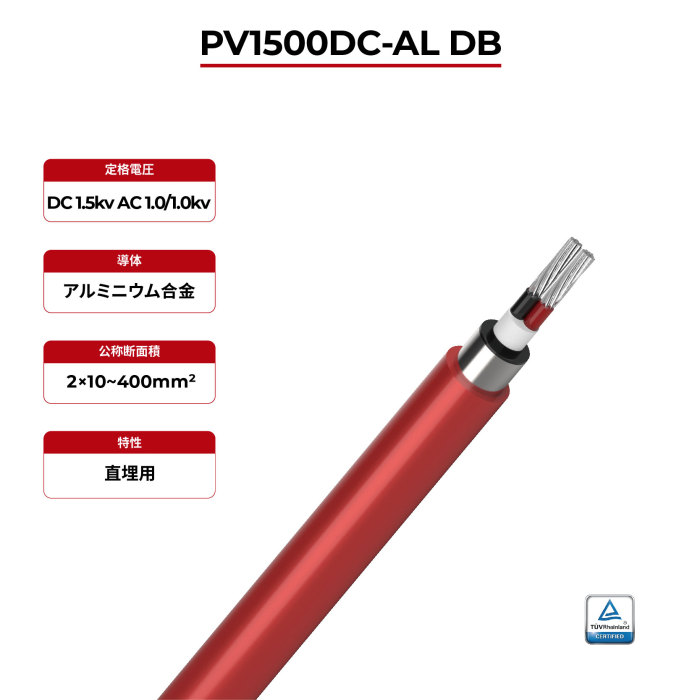

1.5kV ソーラーケーブル アルミニウム導体 デュアルコア 2PfG 2642 PV1500DC-AL DB
導体: 2×10~400mm² 絶縁体色: 黒と赤 ジャケット色: 赤
| シェア | |
|---|---|
| カタログ | アルミニウム導体 |
| English details | 1.5kV Solar Cable Aluminum Conductor Dual Core 2PfG 2642 PV1500DC-AL DB |
| ブランド | SUNKEAN Solar Manufacturer |
| 製品の規格 | 2PfG 2642 PV1500DC-ALDB |
| 定格温度 | -40℃〜90℃ |
| 最大短絡温度 | 250°C / 5秒 |
| 試験電圧 | 6.5kVAC / 5分 |
| 定格電圧 | DC 1500V U0/U=1000V |
| 導体 | 撚線アルミニウム合金、クラス2、2×10~400mm² |
| 絶縁 | XLPO |
| カバー | XLPO |
| 装甲 | スチールテープ |
| 外皮 | XLPO |
| 炎試験 | IEC60332-1 規格 |
詳細情報
2PfG 2642 PV1500DC-AL DBソーラーケーブルの利点
1.5kV ソーラーケーブル アルミニウム導体 デュアルコア 2PfG 2642 PV1500DC-AL DB
UV 耐性のある低電圧ケーブル。非常に頑丈な外装のため、屋外での使用に特に適しています。アルミニウム ケーブルおよび保護された地面への固定設置に関する TÜV Rheinland 2PfG2642 /01.22 に準拠しています。
· 直接埋葬に適している
· 紫外線耐性
· ラジアル耐湿性
· 難燃性lEC 60332-1
· アースや保護接地に適した装甲鋼テープ
2PfG 2642 PV1500DC-AL DB ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
最大短絡温度 | 250°C / 5秒 | |
試験電圧 | 6.5kVAC / 5分 | |
定格電圧 | 直流1500V U0/U=1000V | |
2PfG 2642 PV1500DC-AL DB ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | 装甲OD (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル アルミニウム導体 デュアルコア 2PfG 2642 PV1500DC-AL DB | 2x10 | 0.80 | 1.80 | 14.40 | 18.00 | 3.08 |
2x16 | 0.90 | 1.80 | 17.20 | 20.00 | 1.91 | |
2x25 | 1.00 | 1.80 | 20.20 | 22.80 | 1.200 | |
2x35 | 1.10 | 1.80 | 22.80 | 25.20 | 0.868 | |
2x50 | 1.20 | 1.80 | 25.20 | 28.20 | 0.641 | |
2x70 | 1.20 | 1.90 | 30.80 | 32.20 | 0.443 | |
2x95 | 1.30 | 2.00 | 35.40 | 37.00 | 0.320 | |
2x120 | 1.30 | 2.20 | 38.80 | 40.80 | 0.253 | |
2x150 | 1.40 | 2.30 | 43.40 | 44.40 | 0.206 | |
2x185 | 1.60 | 2.50 | 47.60 | 49.00 | 0.164 | |
2x240 | 1.70 | 2.60 | 52.80 | 54.20 | 0.125 | |
2x300 | 1.80 | 2.80 | 58.20 | 59.40 | 0.1000 | |
2x400 | 2.00 | 3.10 | 67.60 | 66.80 | 0.0778 |
