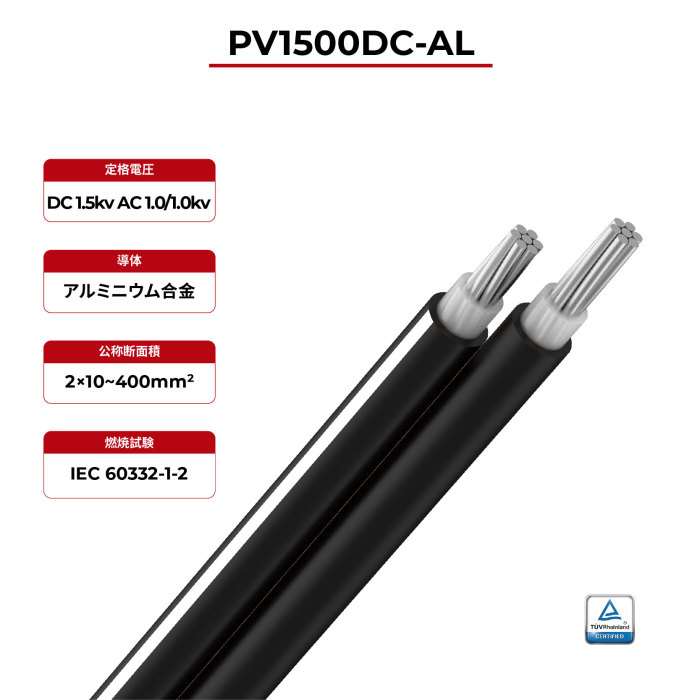

1.5kV ソーラーケーブル アルミニウム導体 ツインコア 2PfG 2642 PV1500DC-AL
導体: 2×10~400mm² 絶縁体色: ナチュラル ジャケット色: 黒と白
| 定格温度 | -40℃〜90℃ |
|---|---|
| 最大短絡温度 | 250°C / 5秒 |
| 試験電圧 | 6.5kVAC / 5分 |
| 定格電圧 | DC 1500V U0/U=1000V |
| 導体 | 撚線アルミニウム合金、クラス2、2×10~400mm² |
| 絶縁 | XLPO |
| ジャケット | XLPO |
| 炎試験 | IEC60332-1 規格 |
詳細情報
2PfG 2642 PV1500DC-ALソーラーケーブルの利点
1.5kV ソーラーケーブル アルミニウム導体 ツインコア 2PfG 2642 PV1500DC-AL
UV 耐性のある低電圧ケーブル。非常に頑丈な外装のため、屋外での使用に特に適しています。アルミニウム ケーブルおよび保護された地面への固定設置に関する TÜV Rheinland 2PfG2642 /01.22 に準拠しています。
· ハロゲンフリー
· 紫外線耐性
· XLPO断熱材とジャケット
· シンプルなフィード、ジャケットの低摩擦
· 難燃性 lEC 60332-1
2PfG 2642 PV1500DC-AL ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
最大短絡温度 | 250°C / 5秒 | |
試験電圧 | 6.5kVAC / 5分 | |
定格電圧 | 直流1500V U0/U=1000V | |
2PfG 2642 PV1500DC-AL ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | 断熱外径 (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル アルミニウム導体 ツインコア 2PfG 2642 PV1500DC-AL | 10 | 0.80 | 5.80 | 0.80 | 14.60 | 3.08 |
16 | 0.90 | 6.80 | 0.90 | 17.00 | 1.91 | |
25 | 1.00 | 8.20 | 1.00 | 20.30 | 1.200 | |
35 | 1.10 | 9.40 | 1.10 | 23.20 | 0.868 | |
50 | 1.20 | 10.90 | 1.20 | 26.70 | 0.641 | |
70 | 1.20 | 12.60 | 1.20 | 30.20 | 0.443 | |
95 | 1.30 | 14.30 | 1.30 | 34.00 | 0.320 | |
120 | 1.30 | 15.80 | 1.30 | 37.10 | 0.253 | |
150 | 1.40 | 17.50 | 1.40 | 40.90 | 0.206 | |
185 | 1.60 | 19.40 | 1.60 | 45.80 | 0.164 | |
240 | 1.70 | 21.90 | 1.70 | 51.40 | 0.125 | |
300 | 1.80 | 24.30 | 1.80 | 56.80 | 0.1000 | |
400 | 2.00 | 27.50 | 2.00 | 64.00 | 0.0788 |
